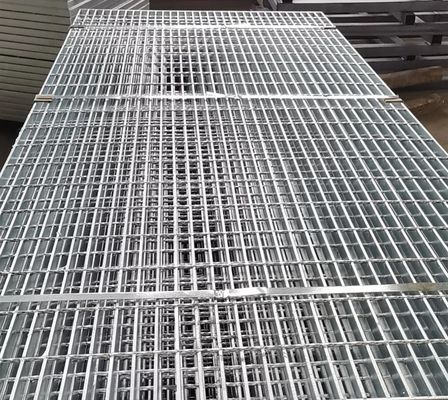

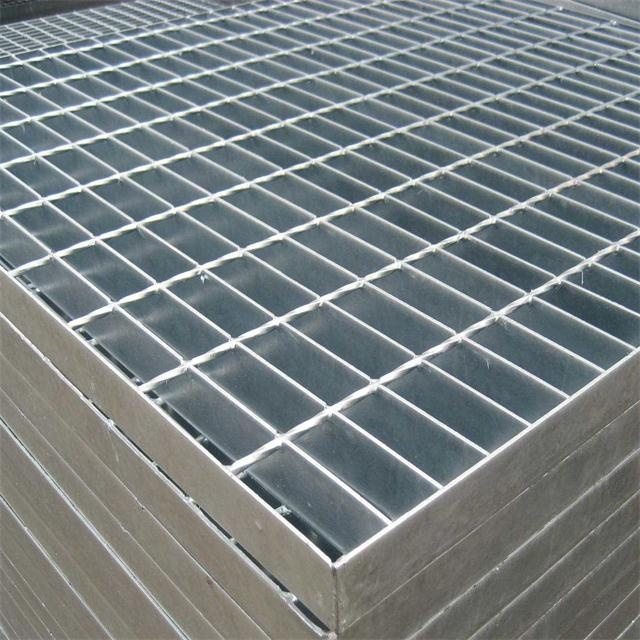

Stalen roosterwordt ook wel stalen frame rooster of stalen roosterplaat genoemd: Het is meestal gemaakt van Q235 (laag koolstofstaal) roestvrij staal. Het is een soort staalproduct dat een vierkant rooster heeft gemaakt door plat staal en staven te lassen die in een bepaalde ruimte gekruist en gerangschikt zijn. Het wordt voornamelijk gebruikt als afvoerdeksel, stalen constructie platformplaat, ladder trede, enz. De staaf is meestal verdraaid vierkant staal (verdraaid staal).
De oppervlaktebehandeling kan thermisch verzinken, koud verzinken (elektrisch verzinken), spuiten, antiroestolie weken, dompelen, plastic spuiten en geen behandeling zijn.
Stalen rooster productiestandaard:
|
Stalen rooster standaard
|
Staal standaard
|
Thermisch verzinken standaard
|
|
China YB/T4001.1-2007 (nieuwste standaard)
|
China GB700-88
|
China GB/T13912-92
|
|
VS ANSI/NAAMM (MBG531-93)
|
VS ASTM(A36)
|
VS ASTM(A123)
|
|
Brits BS4592-1:1995
|
Brits BS360(43A)
|
Brits BS729
|
|
Australisch AS1657-1992
|
Australisch AS3679
|
Australisch AS1650
|
Kruisstaaf afstand:
A 100 mm (hart-op-hart)
B 50 mm (hart-op-hart)
C 25 mm (hart-op-hart)
Kruisstaaf afmeting:
Over het algemeen 6 x 6 verdraaide staaf
5 x 5 verdraaide staaf voor kleine roosters
5 ronde staaf voor roestvrijstalen roosters
Draagstaaf afmeting:
Meestal 20 x 3 mm ~ 90 x 7 mm
Draagstaaf afstand:
Serie 1 30 mm (hart-op-hart)
Serie 2 40 mm (hart-op-hart)
Serie 3 40 mm (hart-op-hart)

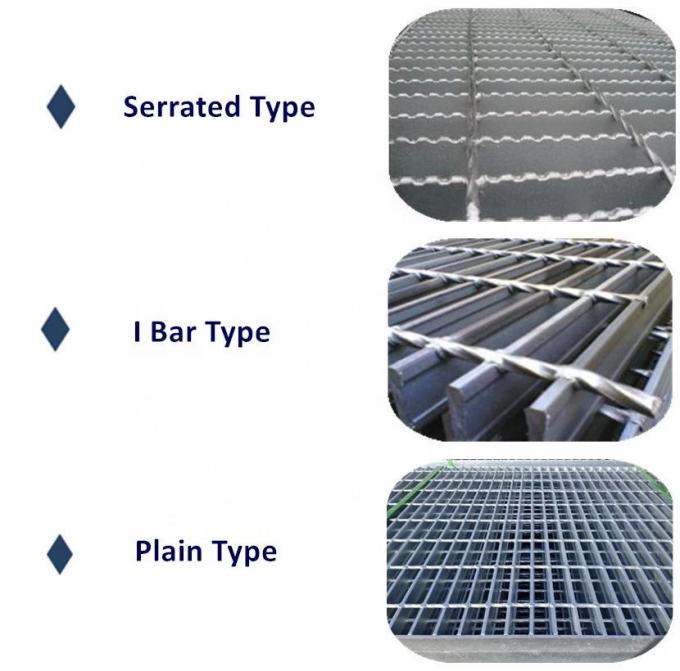

Draagstaaf bovenoppervlak:
P verwijst naar het gewone vlakke type (als standaard, zie figuur 1 hieronder)
S verwijst naar het versterkte antislip getande type (zie figuur 2 hieronder
I verwijst naar draagstaaf met I-vormige sectie
Oppervlaktebehandeling:
G verwijst naar thermisch verzinken;
P verwijst naar dompellakken;
U verwijst naar geen oppervlaktebehandeling (als standaard)
E verwijst naar elektrochemisch polijsten
Kenmerken:
1. Hoge sterkte, lichte structuur: solide rooster druklasstructuur heeft voordelen van hoge belasting, lichte structuur, eenvoudige installatie, enz.
2. Mooi uiterlijk, duurzaam in gebruik: thermische zinkdompel oppervlaktebehandeling maakt het eigen vrij goede corrosiebestendigheid, helder en mooi oppervlak.
3. Goede ventilatie, verlichting, thermische, anti-explosie en antislip prestaties.
4. Voorkom vuilafzetting.
|
Serie
|
Plat staal ruimte
|
Staaf ruimte
|
Draag plat staal specificatie (breedte * dikte)
|
|
20×3
|
25×3
|
32×3
|
40×3
|
20×5
|
25×5
|
|
1
|
30
|
100
|
G203/30/100
|
G253/30/100
|
G323/30/100
|
G403/30/100
|
G205/30/100
|
G255/30/100
|
|
50
|
G203/30/50
|
G253/30/50
|
G323/30/50
|
G403/30/50
|
G205/30/50
|
G255/30/50
|
|
2
|
40
|
100
|
G203/40/100
|
G253/40/100
|
G323/40/100
|
G403/40/100
|
G205/40/100
|
G255/40/100
|
|
50
|
G203/40/50
|
G253/40/50
|
G323/40/50
|
G403/40/50
|
G205/40/50
|
G255/40/50
|
|
3
|
60
|
50
|
G203/60/50
|
G253/60/50
|
G253/60/50
|
G403/60/50
|
G205/60/50
|
G255/60/50
|
|
Serie
|
Plat staal ruimte
|
Staaf ruimte
|
Draag plat staal specificatie (breedte * dikte)
|
|
32×5
|
40×5
|
45×5
|
50×5
|
55×5
|
60×5
|
|
1
|
30
|
100
|
G325/30/100
|
G405/30/100
|
G455/30/100
|
G505/30/100
|
G555/30/100
|
G605/30/100
|
|
50
|
G325/30/50
|
G405/30/50
|
G455/30/50
|
G505/30/50
|
G555/30/50
|
G605/30/50
|
|
2
|
40
|
100
|
G325/40/100
|
G405/40/100
|
G455/40/100
|
G505/40/100
|
G555/40/100
|
G605/40/100
|
|
50
|
G325/40/50
|
G405/40/50
|
G455/40/50
|
G505/40/50
|
G555/40/50
|
G605/40/50
|
|
3
|
60
|
50
|
G325/60/50
|
G405/60/50
|
G455/60/50
|
G505/60/50
|
G555/60/50
|
G605/60/50
|
Categorie van stalen roosters:
Verdeeld door lasmethode: Druklassen, ingelegde type, slot penetratie type en
las penetratie type.
Verdeeld door de vorm van de draagvlakke stalen zijde: Vlak type, tand type en I vorm, enz.
Verdeeld door materiaal: Roestvrijstalen rooster en koolstofstalen rooster

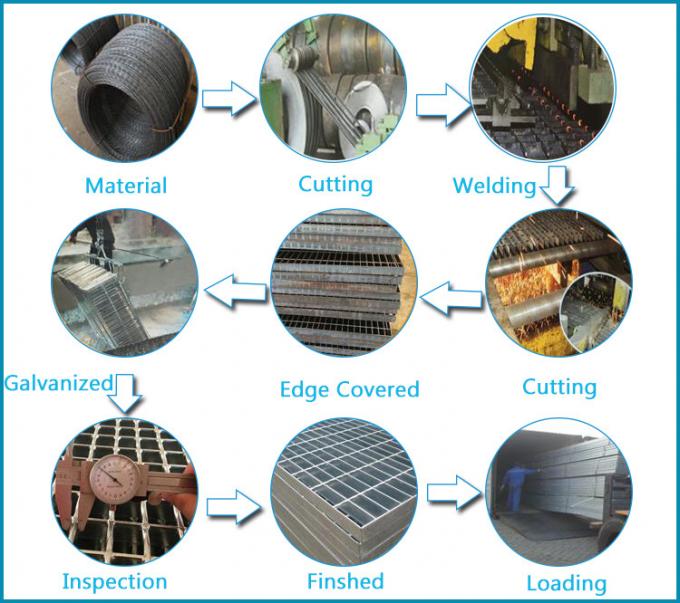

Productieproces:
Toepassing:
Het wordt veel gebruikt voor platform, looppad, steiger, afvoerdeksel, mangatdeksel, staal
ladder, hek en vangrail op het gebied van petrochemie, elektriciteitscentrale, afvalwater
zuiveringsinstallatie, mechanische fabricage, mechanische en elektrische apparatuur, papierfabriek, cementfabriek, apotheek, voedselverwerking, gemeentelijke techniek, milieutechniek, enz.
