ASTM A36 Standaard Stalen Roosterpaneel WB325/2 Gegalvaniseerd
Stalen roosters zijn een essentieel structureel onderdeel van veel gebouwen, met name in commerciële en industriële ruimtes. Stalen roosters zijn speciaal ontworpen voor toepassingen met hoge impact en hoge belasting, zoals in looppaden, trappen, platforms en tussenverdiepingen. Stalen roosters zijn veiliger, gaan langer mee en zien er beter uit dan andere opties voor onder de voeten in industriële en commerciële ruimtes.
Neem contact met ons op als u stalen roosters nodig hebt.
Er zijn drie soorten thermisch verzinkte stalen roosters: gewone stalen roosters, getande stalen roosters en I-staafstalen roosters.
Ze worden veel gebruikt in stalen constructieplatforms, traptreden, trottoirs, drainages en putdeksels, etc. Wij kunnen standaard stalen roosters ontwerpen en produceren, maar ook roosters in aangepaste vormen, afgestemd op de wensen van de klant.
.Stalen roosterpaneel WB325/2, gegalvaniseerd, vervaardigd volgens ASTM A36-norm
Afmetingen: breedte 1500mm, lengte 6000mm

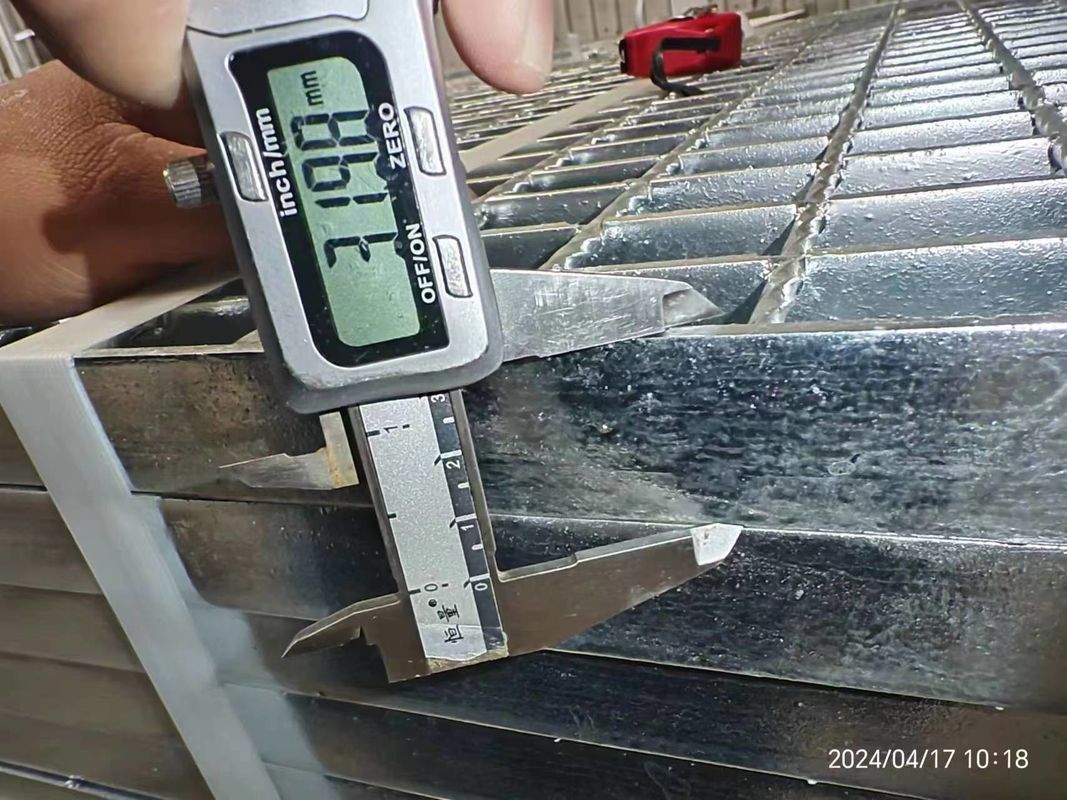

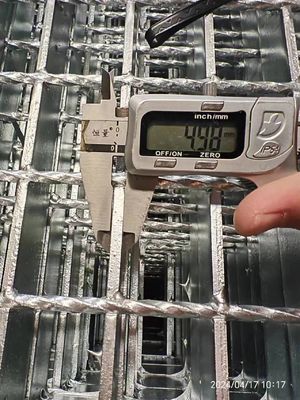

Draagstaafmaat (hoogte x dikte): 32x5mm
Afstand tussen de draagstaven: 40 mm
Afstand tussen de dwarsbalken: 50 mm
Standaard roosterpanelen van zacht staal 6 m × 1 m
- Dimensies:Panelen van 6 m × 1 m.
- Steekgrootte:Afmetingen: 30 mm x 50 mm.
- Dragende staven:Afmetingen: 30 mm x 3 mm.
- Dwarsbalken:Afmetingen: 15 mm x 3 mm.
- Coating:85 micron, diep verzinkt.
- Met bevestigingsklemmen voor alle typen.
Gegalvaniseerd rooster 6m × 1m sectie 25 × 5 mm
- Elektrogesmeed – draadtwist.
- Galva. gaas 30 × 94 inkeping 70 micron.
Thermisch verzinkte stalen roosters - B404/41/50SG
- B404/41/50SG open uiteinde.
- BB: 40 × 4 mm, CB: 6 mm gedraaid, mesh: 41,275 × 50 mm.
- Paneel:Afmetingen: 5850 x 913 mm.
- Gekarteld.
Thermisch verzinkte stalen roosters - B355/41/50SG
- B355/41/50SG open uiteinde.
- BB:35 × 5 mm, CB: 6 mm gedraaid, maaswijdte: 41,275 × 50 mm.
- Paneel:Afmetingen: 5850 x 913 mm.
- Gekarteld.
Thermisch verzinkte stalen roosters - B354/41/50SG
- B354/41/50SG open uiteinde.
- BB:35 × 4 mm, CB: 6 mm gedraaid, maaswijdte: 41,275 × 50 mm.
- Paneel:Afmetingen: 5850 x 913 mm.
- Gekarteld.
Thermisch verzinkte stalen roosters - B254/41/50SG
- B254/41/50SG open uiteinde.
- BB:25 × 4 mm, CB: 6 mm gedraaid, maaswijdte: 41,275 × 50 mm.
- Paneel:Afmetingen: 5850 x 913 mm.
- Gekarteld.
Rooster antislip CS 50 mm × 5 mm 8 mm
Rooster, oppervlak antislip (anti-slip), materiaal koolstofstaal, materiaalnorm ASTM A 1011 CS TYPE B, TYPE G2, productienorm ANSI/NAA MM 531, plaatafmeting (hoogte × dikte) 50 mm × 5 mm, roosterafmeting (breedte × lengte) 910 mm × 3050 mm, scheiding tussen plaat 30 mm, scheiding tussen staaf 50 mm, staafdiameter 8 mm, coating galv/cal 600gzn/m2, ASTM 123.
GI rooster ASTM A36 600 mm breed × 6 mtr. Lang
- Maat:40 × 5 mm dikke platte staaf (niet-gekarteld type) met standaard dwarsstaaf.
- Toonhoogte:Afmetingen: 30 x 100 mm.
- Cijfer:Standaardnorm: ASTM A36.
- Finish:thermisch verzinkt op 80 micron.
GI rooster 110 mm × 45 mm gat
- Maat:25 mm × 2,50 mm - dikte van de platte staaf.
- Gatgrootte:Afmetingen: 110 mm x 45 mm.
- Standaardbreedte:900 mm.
- Lengte:5950 mm.
- Gewicht:68 kg/meter
Q235 I-balk thermisch verzinkt stalen rooster
- Specificaties:I-staafrooster, afmetingen: 508 mm (B) × 995 mm (L), materiaal Q235.
- Draagstaafhoogte:Lengte 55 mm × 494 mm.
- Spoed van de draagstaaf:35,3 mm.
- Draagstang:7 mm (bovenkant en uiteinde) / 4 mm (buik).
- Dwarsbalk 8 mm × 8 mm × 995 mm lang, steek 100 mm midden, 5 stuks/rooster.
- Eindplaat, platte staaf, 7 mm × 55 mm (hoogte) × 995 mm lengte.
- Thermisch verzinken.
- Inpakken:bundel/houten pallet.
Thermisch verzinkt stalen rooster gekarteld volgens BS 4592
- STM-GSGR-001.
- Thermisch verzinkt, gekarteld volgens BS 4592.
- Afmeting 5,88 m x 0,91 m, rechthoekig patroon met zeshoekige of vierkante gedraaide dwarsbalken.
- Afmetingen van de draagstaven:40 mm × 5 mm gekarteld.
- Afstand tussen draagstaven:30 mm, verbonden met een 8 mm zeskantige gedraaide staaf per 100 mm.
- De bovenzijde van de draagstaven moet gekarteld zijn.
- Roosterpanelen moeten thermisch verzinkt zijn van minimaal 460 g/m2.
- Rooster geschikt voor max. overspanning 67" voor 1/4" doorbuiging onder gelijkmatig werk in belasting van 6,6 kn/m2.
- De roosterbalk moet aan de uiteinden gesloten zijn.
Roosterbalk thermisch verzinkt vlak oppervlak
- Maat:100 cm B × 160 cm L.
- Staafroosters.
- Effen oppervlak, aan beide uiteinden gebandeerd.
- Afmeting platte staaf:Afmetingen: 25 mm x 5 mm.
- Afstand tussen de laststaven:30 mm.
- Afstand tussen draaiwegen:100 mm.
- Overspanning van de lastbalk:1600 mm.
- Breedte:995 mm.
- Oppervlaktebehandeling: thermisch verzinkt.
ASTM A36 gegalvaniseerde staafroosters open type
- Materiaal:ASTM A36, gegalvaniseerd open rooster 25 × 5 mm, draagstaven op 30 mm afstand.
- Met antislip dwarsbalken (diameter 9,5 mm) bij 100 mm druk in rechthoekig patroon.
Thermisch verzinkt ST37 stalen rooster
- Spoed van de draagstaaf:34 mm.
- Afstand tussen de dwarsbalken:34 mm.
- Dikte dwarsbalk:5 mm.
- Draagstaafdikte:4 mm.
- Hoogte:50 mm.
- Roosterpanelen van 6000 mm × 1000 mm.
Gegalvaniseerd stalen rooster, oppervlak antislip (anti-slip)
- Materiaal koolstofstaal, materiaalnorm ASTM A 1011 CS Type B.
- Plaatafmetingen (hoog × dik) 1-1/4 × 3/16 inch.
- Afmetingen rooster (breedte × lengte) 36 × 120 inch.
- Scheidingstussenplaat 1-3/16 inch.
- Scheiding tussen de staven 4 inch, staafdiameter 1/4 inch.
- Coating gegalvaniseerd ASTM A123 605gm/m2.
Rooster, oppervlak glad, materiaal koolstofstaal
- Materiaalnorm ASTM A 1011 CS type B.
- Productienorm ANSI/NAA MM MBG-531.
- Plaatafmetingen (hoog × dik) 1 × 3/16 inch.
- Afmetingen rooster (breedte × lengte) 24 × 120 inch.
- Scheidingstussenplaat 1-3/16 inch.
- Scheiding tussen de staven 4 inch, staafdiameter 1/4 inch.
- Coating gegalvaniseerd, ASTM A 123 605 g/m2.
Rooster, materiaal stalen rooster, type panoramisch, zaagtandontwerp
- Plaatafmeting (hoog × dik) 25 × 3 mm.
- Afmetingen rooster (breedte × lengte) 170 × 247,5 cm.
- Scheiding tussen plaat 60 mm, scheiding tussen staaf 130 mm.
- Coating gegalvaniseerd.
Gegalvaniseerd stalen rooster - koolstofstaal ASTM A36
- Materialen:koolstofstaal ASTM A36.
- Coating:verzinkt.
- Horizontale breedte:1020 mm.
- Lengtegraad:6000 mm.
- Hoogte:20 mm.
- Dikte:3 mm.
- Afstand van de verticale balk:30 mm.
- Tempo van de dwarsbalk:60mm
- Diameter van de gedraaide staaf:6 mm.
Thermisch verzinkt rooster Q235B, maaswijdte 30 × 100 mm
- Materiaal:Q235B.
- Netwerk:Afmetingen: 30 x 100 mm.
- Draagstang:30 × 5.
Zware verzinkte roosters - 41 × 100 mm maaswijdte
- Thermisch verzinkte roosters, zware kwaliteit.
- Draagstaaf 30 × 5 mm.
- 6 mm vierkante gedraaide dwarsbalk.
- Netwerk:Afmetingen: 41 x 100 mm.
- Paneelgrootte:Afmetingen: 1m x 6m.
- Materiaal:A36/S 275 JR.
- HDG volgens BS729 OF BS EN 1461.
Thermisch verzinkte roosters, zware kwaliteit - 30 × 50 mm maaswijdte
- Draagstaaf 30 × 5 mm.
- 6 mm vierkante gedraaide dwarsbalk.
- Netwerk:Afmetingen: 30 x 50 mm.
- Paneelgrootte:Afmetingen: 1m x 6m.
- Materiaal:A36/S 275 JR.
- HDG volgens BS729 OF BS EN 1461.
Verzinkt gecoat rooster - 41 × 100 mm maaswijdte
- Maat:Afmetingen: 6000mm x 1000mm.
- Framebalk:Afmetingen: 30 x 3 mm.
- Draagstang:3 × 3 mm omtrek 41 mm.
- Dwarsbalk:6 mm SQ gedraaid C/C 100.
- Finish:thermisch verzinken.
HDG-stalen rooster
- Type G35 × 3/40/50, afmeting 5800 × 1003 met gesloten uiteinden.
- Type G35 × 3/30/40, afmeting 5800 × 1003 met gesloten uiteinden.
Rooster zacht staal thermisch verzinkt ASTMA123
- Lengte = 6000 mm.
- Breedte = 1000 mm.
- Draagstaaf = 25 mm × 3 mm.
- Dwarsstaaf = 5-6 mm gedraaide staaf.
- Lagerspoed = 60 mm (hart op hart).
- Afstand tussen de dwarsstaven = 100 mm (hart op hart).
- Geen gekarteld oppervlak, zacht staal JISG3101, afwerking met thermisch verzinkt ASTMA123.
HDG MS roosters: 2000 mm lang × 500 mm breed
- Hoofdbalk:MS plat – 40 × 5 mm
- Dwarsbalk:MS plat – 25 × 5 mm
- Afstand tussen de hoofdstaven: 30 mm c/c.
- Afstand tussen de dwarsbalken: 100 mm c/c.
- Alle staalsoorten moeten voldoen aan A36.
Productiespecificatie:
| Gedetailleerde informatie over stalen roosters |
| Materiaal |
▪ Zacht staal (koolstofstaal) |
| ▪ Roestvrij staal |
| Maat van de lagerstang |
▪ 3 mm dikte met 20 mm tot 40 mm diepte. |
| ▪ 5 mm dikte met 20 mm tot 120 mm diepte. |
| ▪ 8 mm dik, 10 mm dik met 60 mm tot 140 mm diepte. |
| ▪ Aangepaste maat beschikbaar. |
| Stijl van de lagerstang |
Gladde staaf, Getande staaf, Gladde I-staaf, Getande I-staaf |
| Ruimte tussen de draagstaven (hart op hart) |
▪ 12,5 mm, 15 mm, 30 mm, 40 mm, 50 mm |
| Dwarsbalk stijl |
▪ Draaistang |
| ▪ Ronde staaf |
| ▪ Ribstang. |
| Ruimte tussen dwarsbalken (midden tot midden) |
▪ 50 mm, 76 mm, 100 mm |
| Oppervlakte behandeling |
▪ Onbehandeld |
| ▪ Thermisch verzinkt |
| ▪ Geschilderd. |
| Pakket |
▪ Stalen pallet / multiplex pallet, of volgens de vereisten van de klant. |
| Sollicitatie |
▪ Loopbrug, industrieel platform, put, sleuf, drainage enzovoort. |
| Materiaalnorm |
▪ GB700-88 |
| ▪ AS3679 |
| ▪ ASTM (A36) |
| ▪ S4360(43A) |
| Standaard rooster |
▪ YB/T4001.1-2007 |
| ▪ AS1657-2013 |
| ▪ BS4592-2006 |
| ▪ ANSI / NAAMM (MBG531-88) |
