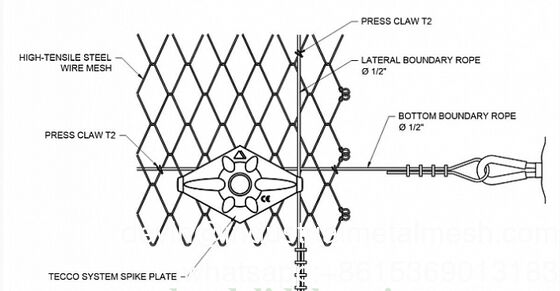

Onderdelen van het TECCO-systeem G65/4

High-Tensile Tecco Mesh Component
• Tecco mesh.Hoofdonderdeel van het High-Tensile Steel High-Tensile tecco mesh voor Slope Rock Fall Protection-systeem.Het is vervaardigd van hoogdraaibare staaldraad en heeft een uitstekende corrosiebestendigheid • prestatiesDe treksterkte van 1770 N/m2 biedt maximale bescherming voor de helling en de mensen.
• Stalen anker. Het stalen anker is gemaakt van vervormde stalen staaf met een diameter van 25 mm. Het wordt hoofdzakelijk gebruikt om het hoogdraaibare tecco-maas aan de steen- of bodemhangen te bevestigen.Het kan de hele stabiliteit van de helling en tecco mesh leveren.
• Claw type spike plaat.De claw type spike plaat wordt gewoonlijk gebruikt met spijkers om het hoogdraaibare tecco mesh stevig op de helling te bevestigen.De klauwontwerp maken de spike plaat een meer stabiele en stevige structuur.
• Grond- of rotsnagels.Gebruikt met klauwspikplaat om het hoogdraaibare tecco-net aan de berg te bevestigen.Hoge treksterkte en solide structuur zorgen voor een lange levensduur en goede conditie.
• Klemmen.De klemmen worden gebruikt om het naburige hoogdrijfbare tecco-net stevig aan te sluiten.
• Naai touw.Het wordt gebruikt voor het verbinden van de naburige tecco mesjes. En de verbinding is vaak overlappen. Het kan worden gebruikt om de clips te vervangen.
• Grenstouw.Ga door het hoogdraaibare tecco-net en bevestig het vervolgens aan het anker voor hoogdraaibare tecco-net en systeemstabiliteit.


1. Ateriële draad: hoge-tanningssterkte staaldraad
2. Maasvorm: romboïde
3. Draaddiameter: 4 mm

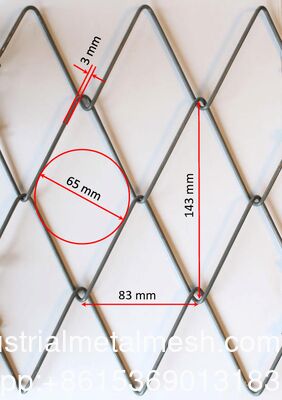

4. Mesh diagonale afmetingen: 3,27 x 5,43 inch (83 x 138 mm) met een variabiliteit van +/- 3%
5. Meshbreedte: 2,56 inch (65 mm) met een variabiliteit van +/- 3%
6. Totale maashoogte: 15 mm met een variabiliteit van +/- 10%
7. Maasvrijheid: 7 mm met een variabiliteit van +/- 10%
8. Tensile sterkte: ≥ 256 ksi (≥ 1765 MPa)
9. Corrosiebescherming: GEOBRUGG SUPERCOATING® (bestond uit 95% zink en 5% aluminium)
10. Laadvermogen en mechanische eigenschappen: 10. Treksterkte van het mes: ≥ 17,1 kips/ft (≥ 250 kN/m)
11. Lagers: 62,9 lippen / 83,2 kips (≥ 290 kN / ≥ 370 kN)
12. Bearing Resistance Against Shearing-Off: 31,5 kips / 41,6 kips (≥ 140 kN / ≥ 185 kN)
13. Weerstand tegen helling-parallelle trekspanning: 11,2 kips / 16,9 kips (≥ 50 kN / ≥ 75 kN)
14. Verlenging in de test van de treksterkte in de lengte: minder dan 6,0%

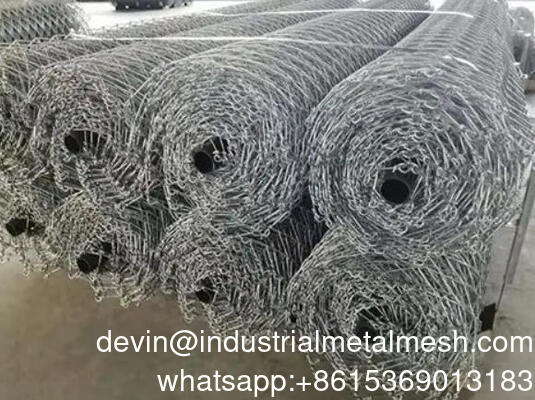

15. Rol afmetingen: 15. rolbreedte: 3,5 meter
16. Rollengte: 30 meter
17. Totale oppervlakte per rol: 105 m2
18. Gewicht per vierkante voet: 0,676 lbs/ft2 (3,3 kg/m2)
19. Totaal gewicht per rol: 377 kg

Voordelen van hoogdraaibare tecco mesh
De bescherming tegen rotsvalnetten bieden verschillende voordelen ten opzichte van andere soorten rotsvalbeschermingsmaatregelen.In tegenstelling tot andere beschermingsmaatregelen tegen rotsval, zoals barrières en hekkenHet is niet nodig dat het net vaak wordt vervangen, gerepareerd of opnieuw wordt geschilderd, en bovendien kan het snel worden geïnstalleerd, waardoor de omgeving zo min mogelijk wordt verstoord.
Ook het hoogdrijfbare tecco-net is geweven in een diamanten structuur en vrij handig te bewaren.Het is gemakkelijk en snel om uit te rollen en te installeren van de hoge-tannigheid tecco mesh met behulp van gemeganiseerde technologieDat bespaart je veel tijd op het project.


Het juiste installatieproces van hoogdraaibare tecco mesh
Fase I: Verlichting en gelijkstelling van de helling volgens de ontwerpvoorschriften
Fase II: Het markeren van alle belangrijke punten op een helling (naaldstand volgens de ontwerpwaarde, boorpunten, enz.)
Fase III: boorwerkzaamheden en installatie van spijkers
Fase IV: Kies verankeringsplaatsen in deperingen of snijden en bereiden van dolen rond nagelkoppen
Fase V: Installatie van afwatering of andere vereiste elementen
Fase VI: Erosiebestrijding mat TECMAT® installatie voor verbeterde vergroening als bodemmateriaal kan worden weggespoeld
Fase VII: Onrolling en bevestiging van TECCO®-maas
Fase VIII:Verbinding van afzonderlijke mesbladen met verbindingsclippen
Fase IX: Montage van touwankers met flexibele kop en randtouwen
Fase X: Systeempretensiëren volgens de ontwerpwaarde met behulp van een koppelknop
Fase XI: vergroening van de helling (zaaien, hydroseeding, enz.)
