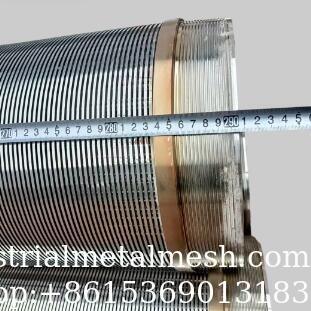

S32750 18S/Q35-12mm Volledig Gelaste Wigdraadzeef
Materialen voor volledig gelaste wigdraadzeven: 201, 304, 316L roestvrijstalen draad.

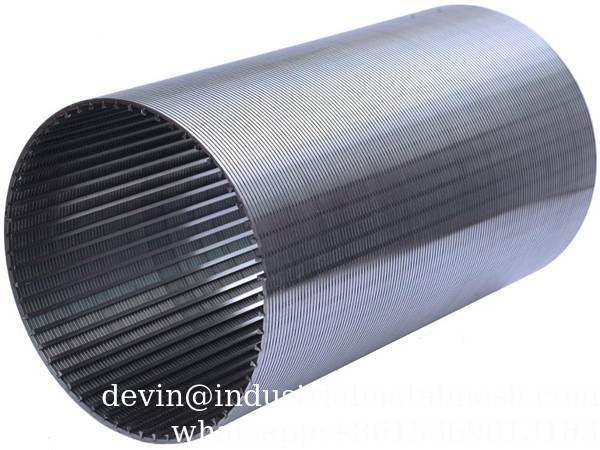

Het wigdraadzeef van roestvrij staal met profieldraad wordt gecreëerd door een profieldraad cilindrisch rond longitudinaal geplaatste steunstaven te wikkelen. Alle draden en staven worden op elk contactpunt weerstandsgelast.
De talrijke combinaties van profieldraden en steunstaven, en het brede scala aan openingen tussen de draden en staven (vast of variabel) stellen ons in staat een zeef te ontwerpen volgens uw technische of cosmetische specificaties.
Toepassingen van volledig gelaste wigdraadzeven:
Wigdraadzeven van roestvrij staal (304, 316, 316L) worden veelvuldig gebruikt in de moderne industrie. Wij kunnen producten van diverse specificaties aanpassen voor:
- Afvalwaterzuivering
- Farmaceutische fabriek
- Mechanische apparatuur
- Voedingsmiddelen en dranken
- Suikerfabriek
- Minerale en aggregaatverwerking
- Ontzilting van zeewater
- Olie-extractie
- Apotheek
- Kolencollectie
- Energiecentrale
- Kunststofextrusie
- Distilleerderij, brouwerij
- Metallurgie
- Papier- en pulpfabriek
- Chemische industrie
- Waterleiding
- Filtratie van koelvloeistof voor machines
-
Kenmerken van volledig gelaste wigdraadzeven:
Het gelaste wigdraadzeef van roestvrij staal bestaat uit staven en profieldraad.
De staaf kan een ronde draad, een driehoekige draad of een trapeziumdraad zijn.
De profieldraad is een driehoekige draad (V-vormige draad).
Dit type pijpzeef heeft een structuur en een hoog open oppervlak, evenals nauwkeurige sleufafmetingen.
Tegelijkertijd heeft het pijpzeef van roestvrij staal hittebestendigheid, corrosiebestendigheid, goede machinecapaciteit, lange levensduur, veiligheid en betrouwbaarheid en dergelijke kenmerken. Het kan worden gebruikt in vele soorten mediumfiltratie.
Johnson Wigdraad Bronwaterzeefpijp Q35, nauwgezet vervaardigd met een combinatie van V-vormige draad en staven. De draad wordt op elk kruispunt op de staaf gelast, waardoor een robuust en betrouwbaar product ontstaat. Met een unieke structuur die een hoog open oppervlak biedt, zorgen deze waterbronzeefzeven voor nauwkeurige sleufafmetingen. Ze bieden uitzonderlijke hittebestendigheid, corrosiebestendige eigenschappen, uitstekende machinecapaciteit, duurzaamheid en hoge veiligheid en betrouwbaarheid, waardoor ze ideaal zijn voor diverse mediumfiltratietoepassingen.
Oppervlakteprofielen
| Naam |
Breedte |
Hoogte |
|
|
| Ø 0.8 |
0.8 |
|
Ronde draad voor steunbuizen |
|
| Ø 1 |
1 |
|
Ronde draad voor steunbuizen |
|
| Ø 2 |
2 |
|
Ronde draad voor steunbuizen |
|
| 4S |
0.45 |
1.2 |
Speciale draad voor fijne sleuven |
|
| 5S |
0.5 |
1.25 |
Speciale draad voor fijne sleuven |
|
| 6SC |
0.6 |
1.4 |
Speciale draad voor kleine sleuven |
|
| 10S |
0.75 |
1.425 |
|
|
| 11S |
0.75 |
1.80 |
|
|
| 12S |
1 |
2 |
|
|
| 12SL |
1 |
2 |
Diamantvormige draad voor steunbuizen |
|
| 15S |
1.2 |
2.5 |
|
|
| 18S |
1.5 |
2.5 |
|
|
| 18SC |
1.5 |
2.8 |
Driehoekig profiel met slijpkop |
|
| 22S |
1.8 |
3.7 |
|
|
| 28S |
2.2 |
4.5 |
|
|
| 28SC |
2.2 |
4.5 |
Driehoekig profiel met slijpkop |
|
| 28ST |
2.28 |
3.55 |
|
|
| 34S |
2.8 |
5.5 |
|
|
| 42S |
3.4 |
6.8 |
|
|
| 40A |
3 |
6 |
|
|
| 50S |
3.4 |
7.5 |
|
|
| 50SC |
3.4 |
7.5 |
Driehoekig profiel met slijpkop |
|
Steunprofielen
| Naam |
Breedte |
Hoogte |
|
|
| Q22 |
2 |
2.3 |
|
|
| Q25 |
2 |
3 |
|
|
| Q35 |
3 |
5 |
|
|
| Q53 |
5 |
3 |
voor flexibele zeven |
|
| D45 |
3,8 |
5,6 |
druppelvormig |
|
| D56 |
5 |
6,5 |
druppelvormig; alleen voor continue cilinders |
|
| 10x3 |
3 |
10 |
|
|
| 11X5 |
5 |
11 |
|
|
| 12X3 |
3 |
12 |
|
|
| 15X3 |
3 |
15 |
|
|
| 25X3 |
3 |
25 |
|
|
| 35x3 |
3 |
35 |
|
|
| 38x3 |
3 |
38 |
|
|
| 50X3 |
3 |
50 |
|
|
Legeringen
Trislot is gespecialiseerd in vele verschillende roestvrijstalen legeringen:
| AISI |
DIN |
UNS |
Handelsnaam |
| |
3.7035 |
|
Titanium GR II |
| 430 |
1.4016 |
S43000 |
|
| 304 |
1.4301 |
S30400 |
|
| 321 |
1.4541 |
S32100 |
|
| 347 |
1.4550 |
S34700 |
|
| 316L |
1.4404 |
S31603 |
|
| 316Ti |
1.4571 |
|
|
| |
1.4539 |
N08904 |
Uranus B6 |
| |
2.4360 |
N04400 |
Monel 400 |
| |
2.4819 |
N10276 |
Hastelloy C276 |
| |
1.4462 |
S31803 |
Uranus 45N Duplex |
| |
|
|
Super duplex |
| |
1.4547 |
|
254 SMO |
| |
|
|
Impact + (slijtvast materiaal) |
Eindtypen van wigdraadzeefbuizen
Toepassingen
Waterbronnen
Ondersteunend en filtermedium
Scheiding van vaste en vloeibare stoffen
Filtertoepassing
Rioolwaterzuivering
Dehydratietoepassing
Zandbehandeling
Verpakking
Wigdraadzeefbuizen moeten stevig en veilig worden verpakt. Bij het verpakken verschijnen wigdraadzeefbuizen in buizen. Ze worden aan de binnenkant verpakt met vochtbestendig papier of ander verpakkingsmateriaal. De buitenverpakking moet bestaan uit multiplexpallets of -kisten. We kunnen ook verpakken volgens de eisen van de klant.
