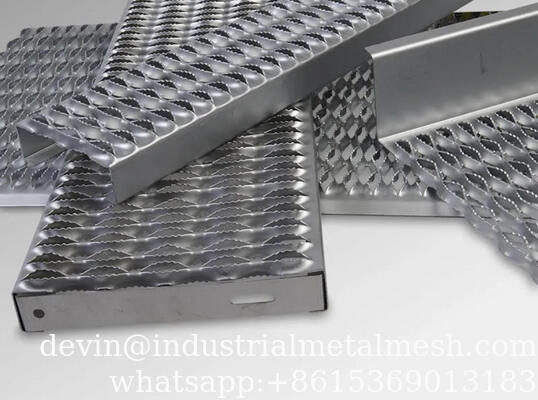

Aluminium geperforeerde grip strut rooster met hoge belastbaarheid voor loopbrugplanken op bouwplaatsen
Het geperforeerde krokodillenbek grip strut rooster is een metalen antislip plaat met een verhoogde tandvormige gatstructuur gemaakt van ijzerplaat, roestvrijstalen plaat of aluminium plaat als basismateriaal door middel van CNC-ponstechnologie. Het productieproces omvat knippen, ponsen en uitbulten, buigen en lassen, enz.
Vorm van de gaten omvat krokodillenbek, visgraat en rond, en het gekartelde randontwerp verbetert effectief het antislip effect.
Dikte van de plaat kan worden aangepast in het bereik van 1-5 mm, en de buighoek wordt aangepast aan het installatiescenario. Gangbare randafwerkingen zijn platte rand en gebogen rand.
Het product heeft de kenmerken van roestbestendigheid, corrosiebestendigheid, sterkte en duurzaamheid. Het wordt veel gebruikt op buitenplatforms van industriële installaties zoals afvalwaterzuiveringsinstallaties en energiecentrales, evenals op antislip pedalen voor voertuigen, traptreden en andere toepassingen.
-
Alle Guorun veiligheidsroosters zijn ook verkrijgbaar als platte blanks zonder gevouwen randen.
-
In dat geval mag de maximale geponste veldbreedte niet groter zijn dan 750 mm voor diamantvormen.
-
Om productieredenen hebben deze platte sneden een licht gebogen afwerking.
-
Roosters met andere afmetingen (H/B/L) dan de hierboven genoemde kunnen ook worden geproduceerd.
-
Roosters met ongeperforeerde randen of oppervlakken aan één of beide vooroppervlakken zijn ook verkrijgbaar.
-
We kunnen ook worden geleverd met afvoer gaten van ø 5 mm.
-
Neem contact met ons op voor verdere technische vragen.
Materialen van grip strut plank rooster, traptreden rooster
- Voorverzinkt staal (ASTM A-924-G90): 12 Gauge of 14 Gauge.
- Warmgewalst staal: 12 Gauge of 14 Gauge.
- Aluminiumlegering 5052H32: 0,080" dik of 0,100" dik.
- Roestvrij staal type 304 of type 316: 16 Gauge.
Algemene specificatie
| Materiaalkwaliteit |
Voorverzinkt staal
Warmgewalst gebeitst en geolied (HRPO) staal
Aluminiumlegering 5052
Roestvrij staal 304, Roestvrij staal 316 |
| Materiaal dikte |
9 Gauge, 10 Gauge, 11 Gauge, 12 Gauge, 13 Gauge, |
| Beschikbare patronen |
Standaard gekarteld, Niet-gekarteld, Heavy duty |
| Breedtes en aantal gaten |
2 Diamantgaten voor 4-3/4" breedte
3 Diamantgaten voor 7" breedte
4 Diamantgaten van 9-1/2" breedte
5 Diamantgaten van 11-3/4" breedte
6 Diamantgaten van 14-3/4" breedte
7 Diamantgaten van 17" breedte
9 Diamantgaten van 21-1/2" breedte
10 Diamantgaten van 24" breedte |
| Kanaaldiepte |
1-1/2, 2, 2-1/2, 3" of op maat |
| Kanaallengte |
6', 8', 10', 12', of op maat |
| Laadvermogen |
Raadpleeg onze verkoopafdeling of ingenieurs voor de laadvermogen tabel |
| Slipweerstand |
voldoet aan de normen van Federal Specification RR-G-1602D |
| 2 Diamant / 9-1/4" Breedte |
| Diamantpatroon |
Breedte |
Kanaaldiepte |
gegalvaniseerd |
Aluminium |
| 2 Diamanten |
9-1/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 9-1/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 9-1/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 9-1/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 3 Diamant / 13-3/4" Breedte |
| Diamantpatroon |
Breedte |
Kanaaldiepte |
gegalvaniseerd |
Aluminium |
| 3 Diamanten |
13-3/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 13-3/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 13-3/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 13-3/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 5 Diamant / 23-1/4" Breedte |
| Diamantpatroon |
Breedte |
Kanaaldiepte |
gegalvaniseerd |
Aluminium |
| 5 Diamanten |
23-1/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 23-1/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 23-1/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 23-1/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 6 Diamant / 27-3/4" Breedte |
| Diamantpatroon |
Breedte |
Kanaaldiepte |
gegalvaniseerd |
Aluminium |
| 6 Diamanten |
27-3/4" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 27-3/4" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 27-3/4" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 27-3/4" |
4" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 8 Diamant / 36" Breedte |
| Diamantpatroon |
Breedte |
Kanaaldiepte |
gegalvaniseerd |
Aluminium |
| 8 Diamanten |
36" |
1-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 36" |
2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 36" |
2-1/2" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
| 36" |
3" |
11 Ga., 10 Ga., 9Ga. |
12 Ga. (.080"), 10 Ga. (.100") |
Toepassingen van Grip Strut Plank
Grip Strut Plank kan worden gemaakt van ijzerplaat, aluminiumplaat of roestvrijstalen plaat, enz., afhankelijk van verschillende werkomgevingen. Indien ijzerplaat wordt gebruikt, kan de grip strut plank, wanneer deze klaar is, elektrolytisch verzinkt, thermisch verzinkt of gespoten worden. Grip strut plank heeft een betere slipweerstand en een mooi uiterlijk, daarom wordt het veel gebruikt als traptrede, loopbrug en werkplaatsvloer in fabrieken en transportfaciliteiten, enz. Wanneer grip strut plank bedekt is met modder, ijs, sneeuw, vet, olieachtige grond of reinigingsmiddelen, kan grip strut plank de veiligheid van het operationele personeel efficiënt waarborgen.
Kenmerken van Grtp Strut Rooster:
- Lichtgewicht metaalrooster met hoge sterkte, ontworpen voor veiligheid onder de voeten.
- Unieke constructie uit één stuk met diamantvorm biedt slipweerstand in alle richtingen.
- Eenvoudige installatie, gaat snel naar beneden zonder bevestigingsmiddelen, blijft waar u het wilt hebben
- Economisch, lange levensduur, weinig onderhoud aan dak en loopbrug
- Flexibele maten en vormen, innovatief ontwerp past zich gemakkelijk aan, elke speciale fabricage van snijden, vormen, buigen en lassen wordt ondersteund.
- Geschikt voor alle loop-/werkondergronden waar modder, ijs, sneeuw, vet, olie en detergentia gladde of gevaarlijke omstandigheden creëren
- Brede toepassingen, veel gebruikt voor werkplatforms, industriële vloeren, loopbruggen, balkons, opslagruimtes, looproutes en traptreden
Voordelen van grip strut rooster
Economisch te installeren Naast lage materiaalkosten en nominale montagekosten, bespaart Grip Strut veiligheidsrooster ook met zijn duurzame, roestbestendige materialen en afwerkingen.
• Standaard fabrieksmatig verzinkte afwerking is corrosiebestendig en zorgt voor duurzame oppervlakken.
• Hoogwaardig aluminium en types 304 en 316L roestvrij staal zorgen voor maximale corrosiebestendigheid.
• Zwart ongeverfd staal verkrijgbaar voor installaties die na fabricage een thermisch verzinkte afwerking vereisen.
• Deze lichtgewicht maar robuuste panelen maken een aanzienlijke reductie van de staalconstructie mogelijk.
Veelzijdigheid van grip strut rooster
Verkrijgbaar in een verscheidenheid aan standaardbreedtes en kanaalhoogtes.
• Talrijke niet-standaard vormen en maten.
• Constructie uit één stuk zonder lassen of klinknagels die kunnen falen, minimaliseert de behoefte aan fabrieksfabricage.
• Speciale vormen en buigingen kunnen worden uitgevoerd om aan ongebruikelijke eisen te voldoen.
Veiliger, gekarteld oppervlak van grip strut rooster
• Grijpt zolen stevig in alle richtingen.
• Antislip oppervlak is ideaal voor binnen- of buitenlocaties waar modder, ijs, sneeuw, olie en detergentia gevaarlijke loopomstandigheden kunnen creëren.
• Opening zijn klein genoeg om de meeste vallende gereedschappen en andere gevaarlijke voorwerpen op te vangen.
