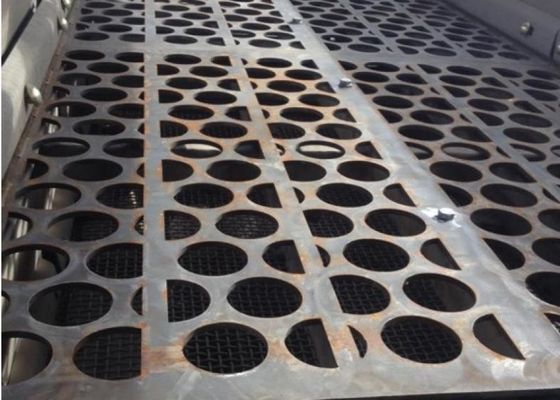

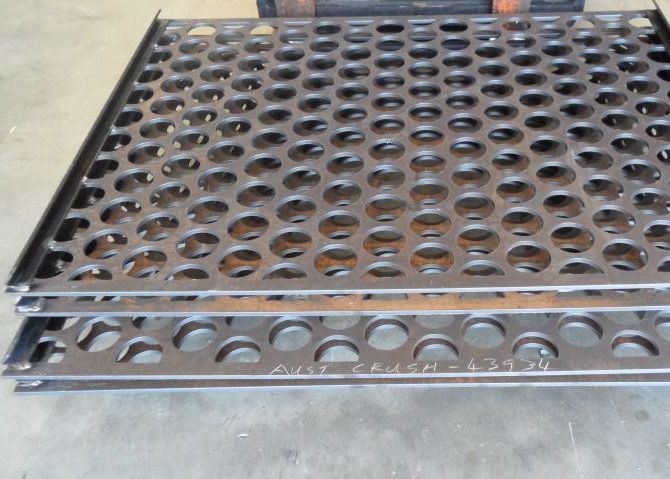

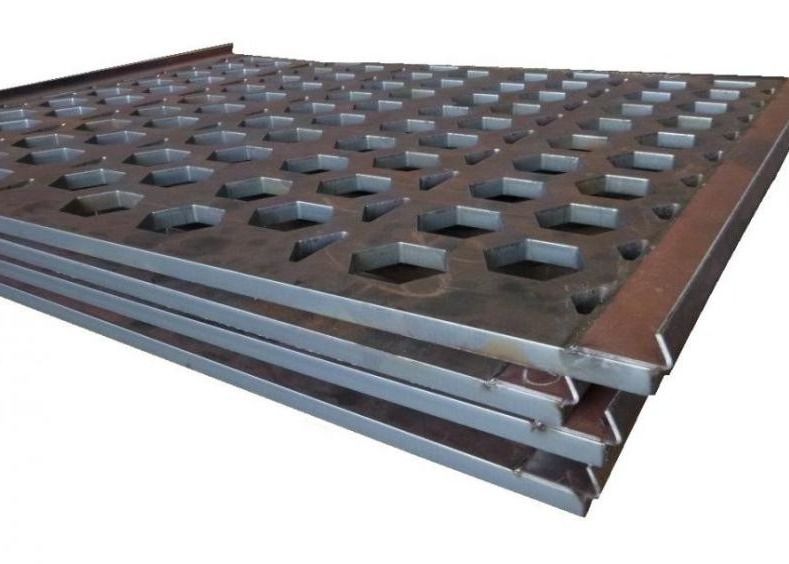

Hardheid NM Staal Metalen Punch Plate Screening

Gemaakt van:Het is het primaire screeningmateriaal in gebroken gesteente. Het wordt ook gebruikt voor scalping screening. Ze zullen ruwe, zware screening doorstaan en dus langer meegaan dan de meeste andere screening.Producten zijn veeleisend voor het milieu.

1Geperforeerde trillende schermen - Normen
Hoeveelheid - Vermeld het aantal geperforeerde schermplaten van dezelfde dikte, breedte, lengte, perforatie en balken.

2. Dikte - Specificeer in centimeter of meetnummer.

● 1. Staal - Gebruik de U.S. Std. Ga. Table.

● 2. Roestvrij staal - Gebruik de Amerikaanse Std. Ga. tabel.

● 3. Monel - Gebruik de U.S. Std. Ga. Table.

● 4. Messing, koper, Muntz Metal & Aluminium - Gebruik B&S Ga. Tabel.

3. metaaltype - vermeld het vereiste soort metaal. staalplaat: minimaal 0,20 C en minimaal 0,40 Mn. slijtagebestendige (AR) staalplaat; minimaal 0,35 C en minimaal 1,20 Mn.

4. breedte - De "breedte" is de afmeting in rechte hoeken ten opzichte van de stroom van het materiaal. Specificeer de totale breedte." Tolerantie van de breedte: plus 0" min 1/4".

5. lengte - De "lengte" is de afmeting van de geperforeerde schermplaat die parallel is aan de stroom van het te screenen materiaal.plus 0" min 1/4".

6. Perforatie Grootte en vorm - Klik hier voor de beschikbare perforaties.

7. Arrangementen van de perforaties - De standaard is de gestapelde rangschikking (600 patroon).

8. staven - De "staaf" is het metaal tussen de perforaties en wordt gemeten op het punt waar de perforaties het dichtst bij elkaar liggen.

9. Methode voor het bevestigen van geperforeerde schermplaten aan trillende schermplaten:

● 1. Hook Flanges - Voor standaard trillingsschermen van het "spanningstype" moet u "Hook Flanges" vermelden.

● 2. op het frame van het trillingsscherm bevestigd - indien de

● 3. De geperforeerde schermplaat moet worden geboeid, en dient een schets in met de locatie, grootte en het type van de boorgatten.

● 4. Geef ook de breedte van de lege marges aan de zijkanten en de uiteinden van de geperforeerde schermplaat aan.

10. Gekroonde schermen - Als een schermplaat "gekroond" moet worden, moet de hoeveelheid gekroonde schermplaat gemeten worden op de middellijn.de standaardkroon voor schermen van 1/16" dik en zwaarder wordt als volgt ingericht:: Voor 3' of 4' breed trillingschermen -1/2" kroon. Voor 5' breed trillingschermen -3/4" kroon. Voor 6' breed trillingschermen en bredere -1" kroon.

11. Overige informatie:

● 1. Voor geperforeerde perforaties - wordt aangegeven of de lengte van de slot parallel is aan de breedte of lengte van de geperforeerde schermplaat.

● 2. Geef aan of het scherm moet worden "gorgeld" om de materiaalstroom te verdelen of te vertragen.

● 3. Voor schermen waarvoor "slipbars" nodig zijn om overgrote materialen van de hoofdhuid af te schilderen, de grootte en locatie van de balk vermelden.

12. Clamp Bars (Skirt Boards) - Kan worden geleverd als een standaard item of op maat aan uw vereisten met of zonder ronde of vierkante gaten.

Materiaal:

Wij kunnen een breed assortiment perforatieplaten aanbieden, ofwel geperst of plasma geprofileerd in zacht staal en roestvrij staal.

Kanten:

naadloos gelast met 45/60° gevouwen zacht staalplaat of roestvrij staalplaat

Geperforeerde draaiende schermen - Normen
Hoeveelheid - Geef het aantal vereiste schermonderdelen aan (zie bovenstaande afbeelding).

Dikte - Specificeer in centimeter of meetnummer.

Steel - U.S. Std. Ga. Tabel herzien 11/42.

Monel - U.S. Std. Ga. Tabel

Roestvrij staal - U.S. Std. Ga. Tabel

Messing, Munz, Aluminium - B&S Ga. Tabel

Type metaal - Vermeld het vereiste soort metaal. Staalplaat: minimaal 0,20 C en minimaal 0,40 Mn. Abrasieresistente (AR) staalplaat: minimaal 0,35 C en minimaal 1,20 Mn.

Diameter - Geef de exacte buitendiameter of de exacte binnendiameter van het geperforeerde schermgedeelte in centimeter aan.

Lengte - Geef de lengte van het schermgedeelte aan (zie illustratie hierboven).

Geperforeerde grootte en vorm - Zie pagina 4 voor de beschikbare perforaties.

Arrangementen van perforaties - Staggered arrangement (600 patroon) is standaard voor Perforated Screen Plate wanneer gebruikt op draaiende schermen.

De "balk" is het metaal tussen de perforaties en wordt gemeten op het punt waar de perforaties het dichtst bij elkaar liggen.

Segmenten - Specificeer het aantal segmenten voor elke sectie (zie illustraties hierboven).

Methode voor het samenstellen van segmenten van geperforeerde schermplaten om secties en/of cilinders te maken

Achterhoofden - Niet vastgemaakt.

Achterhoofden - Standaard clips.

Achterhoofden - Standaard riemen.

Lapgewrichten - Het std. lapgewricht is 11/2 "tot 2" (minimum lap 11/2").

Overige informatie - Indien er boutengaten voor montage op het frame of specifieke marges vereist zijn, dient een schets te worden ingediend.

Als er perforaties met gletsjes nodig zijn en de plaatsing van de gletsjes belangrijk is,wordt aangegeven of de lange afmeting van de gletsjes parallel is aan de lengte van het schermonderdeel of parallel is aan de omtrek van het schermonderdeel;.
