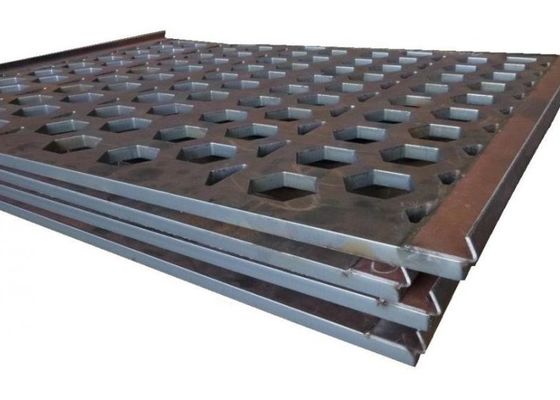

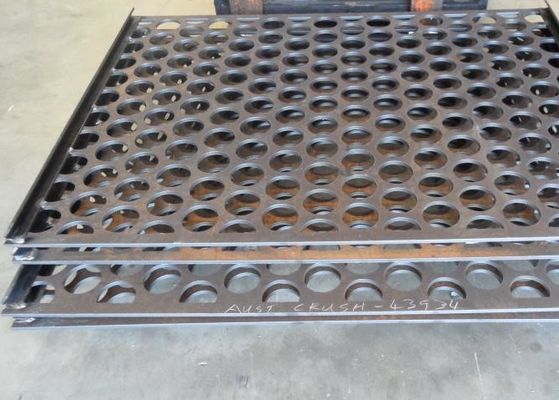

Hardheid NM300 Staal Metalen Ponsplaat Zeef
Metalen Ponsplaat Zeef is een alternatief voor gaas dat een robuustere en duurzamere oplossing biedt. Compromissen sluiten op zeefoppervlakte, maar langer meegaan in gebieden met hoge impact.
wij kunnen een breed scala aan Geperforeerde metalen plaat. Profielvormen zijn onder meer rond, vierkant, rechthoekig, zeshoekig/diamantvormig en sleufvormig. Bissaloy en zachte stalen opties zijn allemaal beschikbaar.
*Langere levensduur van het scherm.
*Uitstekende zeefsnelheid
*Minder kans op verblinding.
*Nauwkeuriger zeven
Ponsplaat Gaas is het belangrijkste zeefmateriaal in gebroken steen. Ook gebruikt voor scalperen. Ze zullen ruw, zwaar zeven verdragen en dus langer meegaan dan de meeste andere zeefmaterialen. Producten zijn veeleisende omgevingen.
1. Geperforeerde Trilzeven - Standaarden
Aantal - Geef het aantal geperforeerde zeefplaten van dezelfde dikte, breedte, lengte, perforatie en staven aan.
2. Dikte - Geef aan in inches of gauge nummer.
● 1. Staal - Gebruik de U.S. Std. Ga. Tabel.
● 2. Roestvrij staal - Gebruik de U.S. Std. Ga. Tabel.
● 3. Monel - Gebruik de U.S. Std. Ga. Tabel.
● 4. Messing, Koper, Muntz Metaal & Aluminium - Gebruik B&S Ga. Tabel.
3. Metaaltype - Geef het vereiste metaalsoort aan. Stalen plaat: minimaal .20 C en minimaal .40 Mn moeten worden gebruikt. Slijtvast (AR) stalen plaat; minimaal .35 C en minimaal 1.20 Mn.
4. Breedte - De "breedte" is de afmeting loodrecht op de materiaalstroom. Geef de totale breedte op. Indien haakflenzen vereist zijn, geef dan op: "breedte (gemeten buiten de haakflenzen)." Tolerantie van de breedte: plus 0" min 1/4".
5. Lengte - De "lengte" is de afmeting van de geperforeerde zeefplaat die parallel loopt aan de materiaalstroom die wordt gezeefd. Geef de totale lengte op. Tolerantie van de schermlengte: plus 0" min 1/4".
6. Perforatiegrootte & Vorm - Klik hier voor perforaties die beschikbaar zijn.
7. Rangschikking van Perforaties - Verspringende rangschikking (600 patroon) is de standaard. Perforaties zijn normaal gesproken versprongen in de richting van de materiaalstroom die wordt gezeefd.
8. Staven - De "staaf" is het metaal tussen perforaties en wordt gemeten op het punt waar perforaties het dichtst bij elkaar liggen. Geef de breedte van de staaf op.
9. Methode voor het bevestigen van geperforeerde zeefplaat aan trilzeven:
● 1. Haakflenzen - Voor standaard "tension-type" trilzeven, geef "Haakflenzen" op (Klik hier).
● 2. Vastgeschroefd aan het frame van de trilzeef - Als de
● 3. Geperforeerde zeefplaat moet worden vastgeschroefd, dien dan een schets in met de locatie, grootte en het type van de boutgaten.
● 4. Geef ook de breedte van de blanco marges aan de zijkanten en de uiteinden van de geperforeerde zeefplaat.
10. Gekroonde Zeven - Als een zeefplaat "gekroond" moet worden, geef dan de hoeveelheid van de kroon aan, gemeten op de middellijn. Tenzij anders aangegeven, wordt de standaard kroon voor zeven van 1/16" dik en zwaarder als volgt geleverd: Voor 3' of 4' brede trilzeven -1/2" kroon. Voor 5' brede trilzeven -3/4" kroon. Voor 6' brede trilzeven en breder -1" kroon.
11. Overige informatie:
● 1. Voor sleufvormige perforaties - geef aan of de lange afmeting van de sleuf parallel loopt met de breedte of lengte van de geperforeerde zeefplaat.
● 2. Als het scherm "geribbeld" moet worden om de materiaalstroom te verdelen of te vertragen, geef dit dan aan.
● 3. Voor zeven die "skid bars" vereisen om materiaal van overmaat te verwijderen, geef de staafgrootte en locatie op. Vermeld merk, model en grootte van de trilmotor.
12. Klemstaven (Schortplaten) - Kunnen als standaardartikel of op maat worden geleverd, met of zonder ronde of vierkante gaten.
Materiaal:
Wij kunnen een breed scala aan ponsplaten aanbieden, zowel gestanst als plasma geprofileerd in zacht staal en roestvrij staal.
Randtypes:
naadloos gelast met 45/60 graden gevouwen zacht stalen plaat of roestvrij stalen plaat
Geperforeerde Draaiende Zeven - Standaarden
Aantal - Geef het aantal vereiste zeefsecties aan (zie illustratie hierboven).
Dikte - Geef aan in inches of gauge nummer.
Staal - U.S. Std. Ga. Tabel herzien 11/42.
Monel - U.S. Std. Ga. Tabel
Roestvrij staal - U.S. Std. Ga. Tabel
Messing, Muntz, Aluminium - B&S Ga. Tabel
Metaaltype - Geef het vereiste metaalsoort aan. Stalen plaat: minimaal .20 C en minimaal .40 Mn moeten worden gebruikt. Slijtvast (AR) stalen plaat: minimaal .35 C en minimaal 1.20 Mn.
Diameter - Geef de exacte buitendiameter of de exacte binnendiameter van de geperforeerde zeefsectie in inches op.
Lengte - Geef de lengte van de zeefsectie op (zie illustratie hierboven). Tolerantie van de lengte van het scherm: plus 0" min 1/4".
Geperforeerde Grootte & Vorm - Zie pagina 4 voor perforaties die beschikbaar zijn.
Rangschikking van Perforaties - Verspringende rangschikking (600 patroon) is standaard voor geperforeerde zeefplaten bij gebruik op draaiende zeven.
Staven - De "staaf" is het metaal tussen perforaties en wordt gemeten op het punt waar perforaties het dichtst bij elkaar liggen. Geef de breedte van de staaf op.
Segmenten - Geef het aantal segmenten per sectie op. (Zie illustraties hierboven).
Methode voor het monteren van geperforeerde zeefplaatsegmenten om secties en/of cilinders te maken
Butt Joints - Niet bevestigd.
Butt Joints - Standaard Clips.
Butt Joints - Standaard Riemen.
Lap Joints - De std. lap joint is 11/2" tot 2" (minimum lap 11/2").
Overige informatie - Indien boutgaten voor montage op het frame of specifieke marges vereist zijn, dien dan een schets in.
Indien sleufvormige perforaties vereist zijn en de rangschikking van de sleuven belangrijk is, geef dan aan of de lange afmeting van de sleuven parallel loopt aan de lengte van de zeefsectie of parallel loopt aan de omtrek van de zeefsectie.
