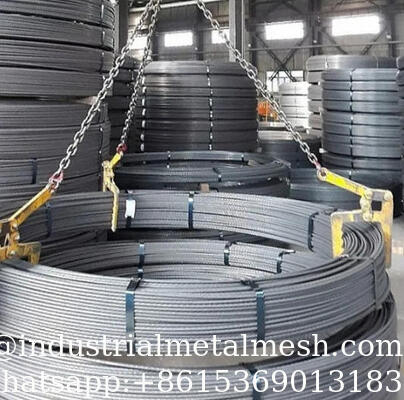

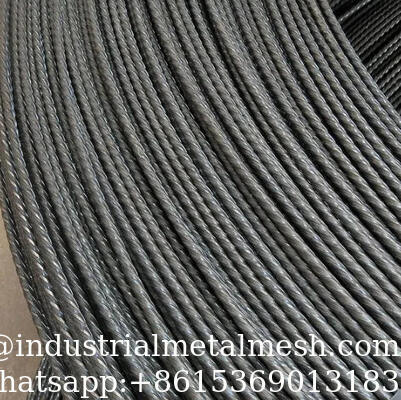

SG Merk 1860MPa PC Draad Voorgespannen Staaldraad Kabel 7-Draads Post-Tension Draad Pees 15.24MM Lage Relaxatie 2.5 Hoog
Voorgespannen staaldraad is een type staaldraad gemaakt van koolstofstaaldraad en gebruikt in voorgespannen betonconstructies of voorgespannen staalconstructies.
Koudgetrokken voorgespannen staaldraad is gemaakt van hoogwaardige staaldraadstaf van hoog koolstofgehalte na oppervlaktebehandeling. Het koolstofgehalte van het staal wordt geselecteerd in het bereik van 0,6-0,9%. Vóór het koudtrekken ondergaat het beitsen, fosfateren of andere vormen van oppervlaktebehandeling. Na het koudtrekken wordt de dwarsdoorsnede over het algemeen met 50-85% verminderd en wordt de sterkte verbeterd door het principe van koudversteviging.
Koudgetrokken voorgespannen staaldraad wordt, na verdere stabilisatie, laag-relaxatie voorgespannen staaldraad, verkrijgt laag-relaxatie eigenschappen en verbetert aanzienlijk de vloeigrens, rek en rechtheid. Indien verzinkt, wordt het verzinkt voorgespannen staaldraad; verzinkt draad dat stabilisatie heeft ondergaan, wordt laag-relaxatie verzinkt voorgespannen staaldraad genoemd. Het draad wordt over het algemeen in spoelen geleverd; bij gebruik in spoorliggers kan het naar behoefte op lengte worden gesneden en gebundeld.
De hoge sterkte van dit materiaal manifesteert zich voornamelijk in de axiale richting, met aanzienlijk lagere radiale sterkte. Bij verhitting tot 400 graden Celsius of hoger zullen de relaxatie- en sterkte-eigenschappen aanzienlijk worden aangetast. Bij gebruik van koudgetrokken voorgespannen staaldraad in leidingen moet de weerstand tegen spanningscorrosie zorgvuldig worden gecontroleerd. Bij gebruik van verzinkt staaldraad mag niet volledig op de corrosiebestendigheid worden vertrouwd; het gehele kabelsysteem moet andere beschermende maatregelen hebben.
Koudgetrokken voorgespannen staaldraad wordt over het algemeen gebruikt in leidingen, met name die vervaardigd met het PCCP-proces. Laag-relaxatie voorgespannen staaldraad wordt veel gebruikt in spoorliggers en voorgespannen betonpalen, en minder vaak in bouwcomponenten; het wordt niet meer gebruikt in prefab balken. Laag-relaxatie verzinkt voorgespannen staaldraad wordt veel gebruikt in de kabels van tuibruggen, trekstangen van stalen boogbruggen en bij de fabricage van voorgespannen kabels voor lange overspanningen. Ongestabiliseerd verzinkt staaldraad wordt over het algemeen gebruikt in de kabels van hangbruggen.
| GB |
ASTM |
JIS |
DIN |
NF |
BS |
OCT |
ISO |
Beschrijving |
| 65 |
1065 |
|
Ck65 |
XC65 |
060A67 |
65 |
TypeDC,SC |
Op diameter: 4 mm, 4,8 mm, 5,0 mm, 5,1 mm, 6,0 mm, 6,25 mm, 7,0 mm, 7,8 mm, 8,0 mm, 9,0 mm, 9,5 mm, 10,0 mm, 11 mm, 12 mm, etc. |
| 70 |
1070 |
|
|
XC70 |
070A72 |
70 |
TypeDC,SC |
Op sterkteklasse: middelsterk voorgespannen staaldraad (800-1200MPa); hoogsterk voorgespannen staaldraad (1470MPa, 1570MPa, 1670MPa, 1770MPa en 1860MPa, etc.) |
| 85 |
1086 |
SUP3 |
Ck85 |
XC85 |
060A86 |
85 |
TypeDC,SC |
Volgens oppervlaktecoating kan voorgespannen staaldraad worden geclassificeerd als: onbehandeld voorgespannen staaldraad, met epoxyhars gecoat voorgespannen staaldraad en verzinkt voorgespannen staaldraad. |
| 65Mn |
1066 |
|
|
|
080A67 |
65Γ |
|
Volgens oppervlaktemorfologie kan voorgespannen staaldraad worden geclassificeerd als: glad rond voorgespannen staaldraad, spiraalribbelig of helix gegroefd voorgespannen staaldraad |
| 55Si2Mn |
9255 |
|
54SiCr6 |
56Si7 |
Z51A58 |
55C2 |
56SiCr7 |
Volgens verwerkingstechnologie kan voorgespannen staaldraad worden geclassificeerd als: koudgetrokken voorgespannen staaldraad en laag-relaxatie voorgespannen staaldraad. |
1.Technische gegevens
7-Draads Onbehandeld Staaldraad voor Voorgespannen Beton volgens ASTM A 416
| Min. Breeksterkte |
Nominaal
Dia.
|
Dia.
Tolerantie
|
Nominaal
Staal
Oppervlakte
|
Nominaal Gewicht |
Min.
Breekbelasting
|
Min. Belasting
bij 1% Rek
|
Min. Rek
Lo≥610mm
|
0.7 G.U.T.S
1000h Nominale Relaxatie
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.53 |
+0.66,-0.15
|
54.84 |
432 |
102.3 |
92.1 |
≥3.5
|
≤2.5
|
| 11.11 |
74.19 |
582 |
137.9 |
124.1 |
| 12.70 |
98.7 |
775 |
183.7 |
165.3 |
| 15.24 |
140.0 |
1102 |
260.7 |
234.6 |
| 17.80 |
190.0 |
1492 |
353.0 |
318.0 |
| 2000 |
12.70 |
+0.66,-0.15 |
98.7 |
775 |
197.4 |
177.7 |
≥3.5 |
≤2.5 |
| 15.24 |
140.0 |
1102 |
280.0 |
252.0 |
7-Draads Onbehandeld Staaldraad voor Voorgespannen Beton volgens GB/T5224
| Min. Breeksterkte |
Nominaal
Dia.
|
Dia.
Tolerantie
|
Nominaal
Staal
Oppervlakte
|
Nominaal Gewicht |
Min.
Breekbelasting
|
Min. Belasting
bij 1% Rek
|
Min. Rek
Lo≥610mm
|
0.7 G.U.T.S
1000h Nominale Relaxatie
|
| MPA |
mm |
mm |
Mm2 |
Kg/Km |
KN |
KN |
% |
% |
| 1860 |
9.50 |
+0.30,-0.15 |
54.8 |
432 |
102 |
86.6 |
≥3.5
|
≤2.5
|
| |
11.10 |
74.2 |
580 |
138 |
117 |
| |
12.70 |
+0.40,-0.20
|
98.7 |
775 |
184 |
156 |
| |
15.20 |
140 |
1101 |
259 |
220 |
| |
15.70 |
150 |
1178 |
279 |
251 |
| |
17.80 |
191 |
1500 |
353 |
318 |
| 1960 |
12.70 |
+0.40,-0.20 |
98.7 |
775 |
193 |
174 |
≥3.5 |
≤2.5 |
| |
15.20 |
140 |
1101 |
274 |
247 |
2.De belangrijkste producten van ons
1.EN10138 PC Staaldraad voor Bruggen op het spoor
2.BS5896 Post-Tension PC Staaldraad (12.7mm)
3.PC Draad voor Voorgespannen Beton (15.2mm)
4.Post Tension PC Draad (15.24mm)
5.Laag-Relaxatie PC Staaldraad voor de Constructie (15.2mm)
6.Voorgespannen Beton Draad voor de Constructie 12.7mm
7.Post Tension Draad voor rots-bodem verankering (0.5”)
8.Post Tension Beton Draad voor constructie
9.Hoogspanning PC Staaldraad (15.24mm)
10.Hoogspanning PC Staaldraad (12.7mm)
11.7 PC Staaldraad voor Brug
12.ASTM A 421 Voorgespannen Prefab Beton Staaldraad 5.0mm
13. 7 Draads 82B Staaldraad 12.7mm Voorgespannen Beton Staaldraad
14.Prefab Beton Staaldraad
15.PC Draad voor Staalbeton Engineering
16.Laag-Relaxatie Voorgespannen Beton Draad
17.Bouwmaterialen PC Draad
18.ASTM A 416 Post Tension Draad Kabel
19.PC Kabel voor Constructie (15.24mm)
20.12.7mm Post Tension PC Kabel voor Brug
21. 7 Draads Post Tensioning Draad - Zeven Draden 12.7mm
22. ASTM A 416 PC Staaldraad voor Grote Bruggen
23.Staaldraad voor Rots-Bodem Verankeringsproject
24. 7 Draden PC Staaldraad voor de Snelweg
25.Voorgespannen Beton 7-draads draad 15.7mm voor Bouw/Brug/Snelweg Constructie
26.Voorgespannen Beton 7-draads draad 15.7mm BS5896
27.PC Staalkabel Klasse 270KSI
28.Brug Materiaal PC Staaldraden 15.2mm/0.6”
29.15.2mm Post-Tensioning Staalkabel voor Bouwconstructie
30.15.2mm Laag-Relaxatie Voorgespannen Beton Staaldraad
31. ASTM A 416 15.2mm PC Draad voor Spoorligger 1860Mpa
32.ASTM A 416 12.7mm PC Draad voor Spoorligger 1860Mpa
33.0.5’’ 12.7mm PC Draad 7 -Draads Snelweg/Brug Constructie
34.Bovenloopkraan Balk Gebruikt 0.5” 12.7mm PC Draad
3, Structuur van pc draaddraad
7 draads, 12 draads, 17 draads, 19 draads en meer
